執法超限檢測系統
我公司開發出的DHS非現場執法超限檢測系統，在以高速動態稱重作為交通調查手段的基礎上，結合多年來研制超限檢測設備的實踐經驗，將公路管理部門對超限運輸管理的具體需求融入系統的設計開發之中，使該系統在交通流信息自動采集的同時，對正常行駛的載重車輛實施超限檢測，自動辨別超限嫌疑車輛。檢測精度符合國家標準，檢測數據可作為執法依據;為路政執法及時提供車輛檢測信息，使檢測效率提高，也增強了限重執法的力度。
系統工作原理

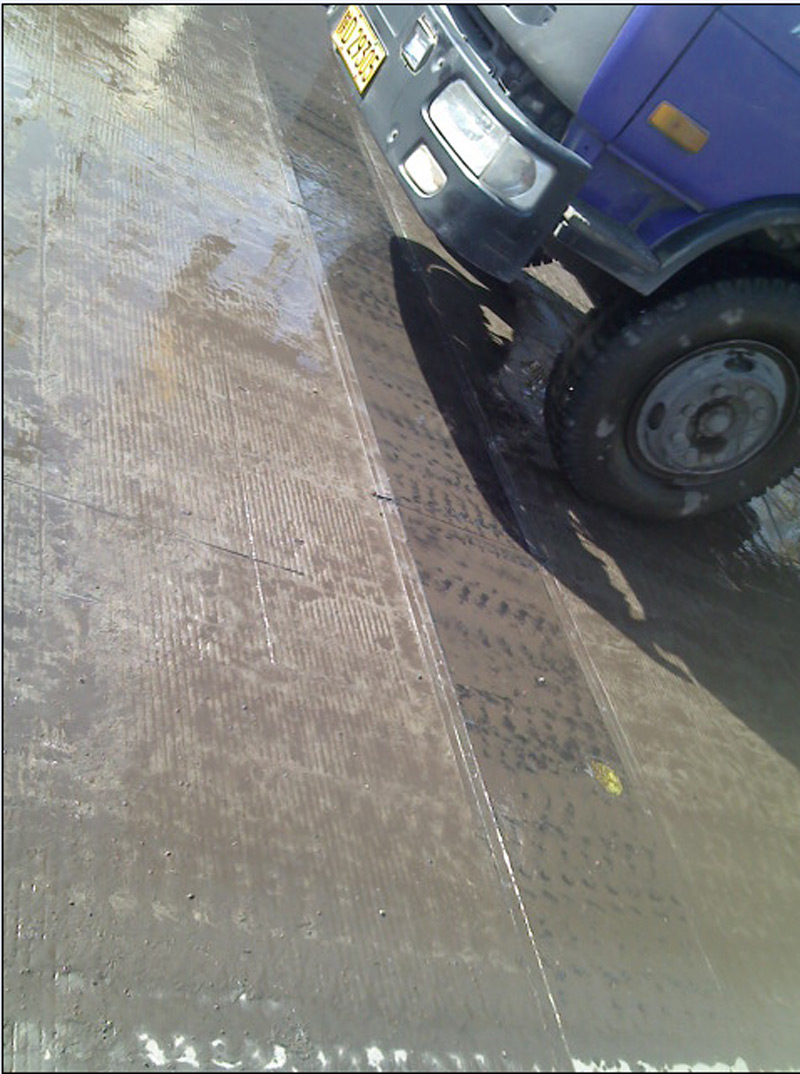

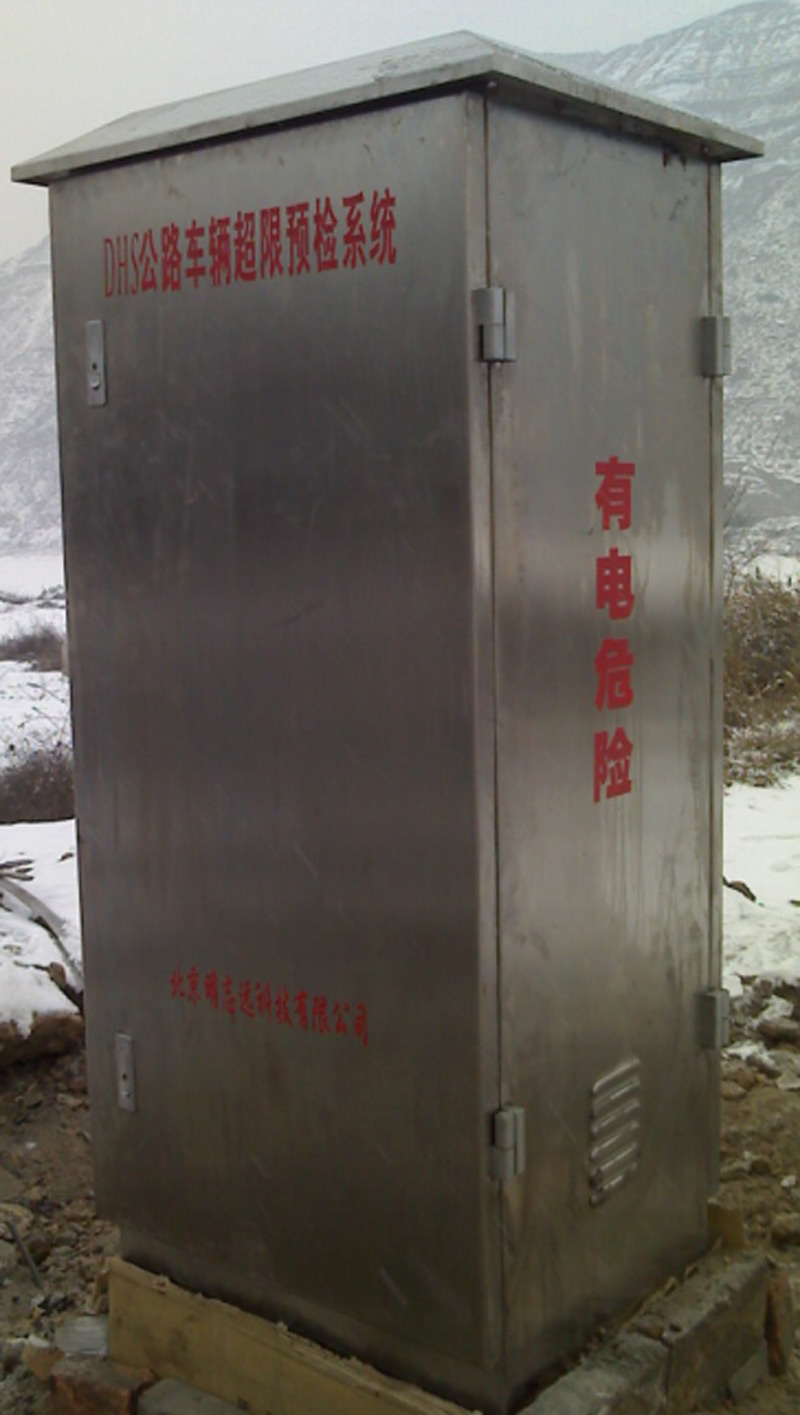

當正常行駛的汽車，其左右輪胎依次壓過鋪設在車道路面中的稱重傳感器，傳感器產生瞬間的不平衡輸出信號，通過信號線纜傳向路側的高速檢測控制柜。其中的稱重控制器利用一組高速A/D轉換器將其轉換成數字信號，經專門的程序處理，計算出其輪重和軸重，并依次累加出車輛總重。前后布置的高速車輛檢測器，可以測出車輛瞬間速度、軸距、車型以及車輛是否完全通過，同時按ASTM E1318標準進行車輛分類。
當車輛完全通過后，將根據預先確定的超限分類法則，判斷車輛是否超限，如有超限，系統將立即控制150米處的可變情報板(可選)，以及專用超限聲光報警器報警，指示車輛超限，同時將檢測數據及車輛牌照通過廣域網絡上傳到指定計算機上作為執法依據。車牌識別攝像機采集車輛圖像并識別車牌號碼，圖像采集卡按線圈信號觸發，數字化抓拍圖像。數字圖像經壓縮后與檢測數據對應存貯于高速檢測計算機。
工作流程
l 正常行駛車輛依次通過高速稱重傳感器和高速車輛檢測器，
l 高速檢測控制柜中的高速處理單元立即處理來自傳感器和高速車輛檢測器的信號，計算出車輛軸重、軸組重、總重、車速、分類類型、高度超限、車軸數量、車長、車道號和行駛方向、日期和時間、數據記錄序號、總軸距、標準當量軸次、違例類型代碼、車輛加速度、車輛間隔時間等數據，并將數據傳送到高速非現場執法稱重測計算機;

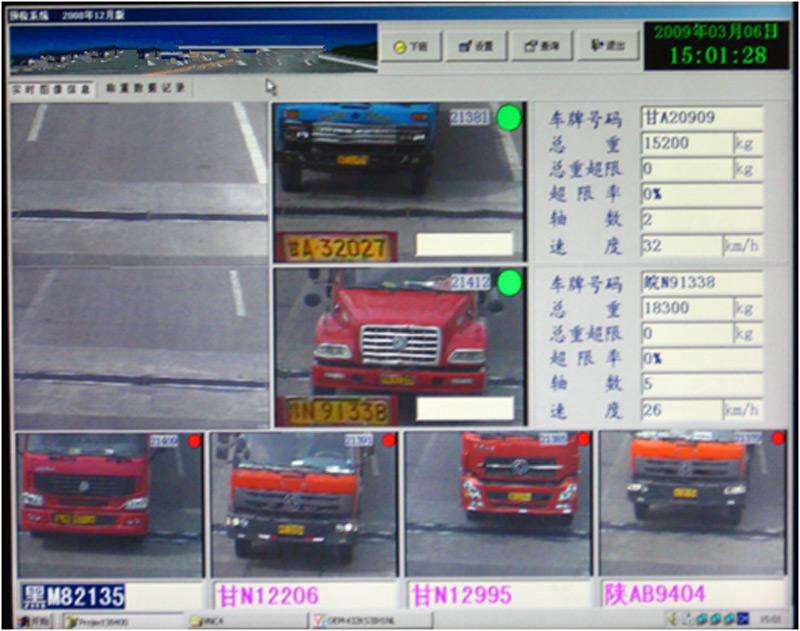

l 車號識別儀自動識別車輛牌照，同時抓拍攝相機抓拍車輛牌照圖象也傳送到高速檢測計算機，高速檢測計算機根據檢測數據判斷車輛超限情況，自動分辨超限嫌疑車輛;
l 檢測計算機將檢測數據與車輛抓拍圖象對應存儲;并將檢測數據上傳到數據中心計算機存儲。
l 數據中心計算機處的執法人員根據超限狀況聯合交警對超限車輛進行執法。

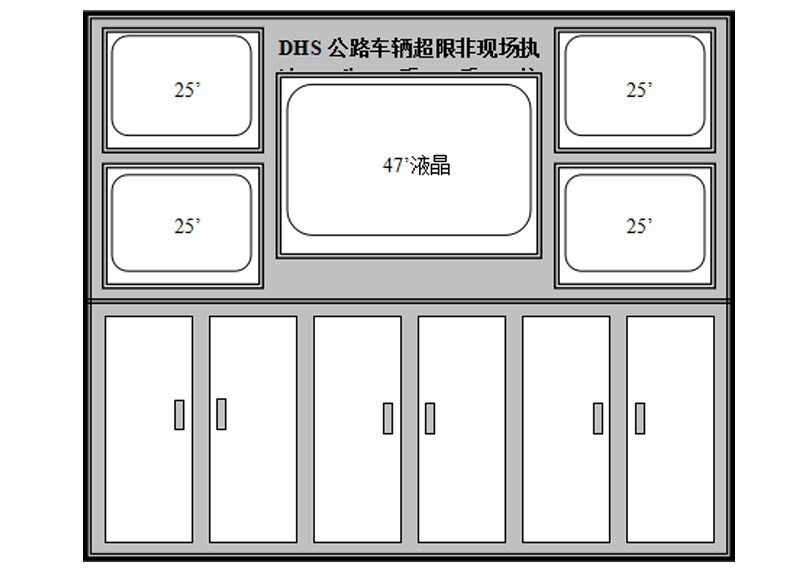

監控室設備布置圖
主要技術參數
高速動態軸重檢測系統
l 速度范圍：0—200km/h
l 檢測精度：
高速動態稱重系統的稱重誤差范圍：
0~30Km/h:±3%
30~100Km/h:±3%~±7%
100~200 Km/h:±8%~10%
l 置信度：95%
l 荷載能力：30t，
l 過載能力150%
l 速度誤差：±2Km/h
l 軸距誤差：±150mm
l 彎板傳感器規格(單個)：1750*660*25(兩塊傳感器可組成3.6M車道)
l 石英傳感器規格(單個)：1750*40*40(每車道2組傳感器，每組兩塊傳感器可組成3.6M車道)
l 傳感器防護等級：IP68
l 電源AC220V±10%，50Hz±4Hz
l 電磁干擾防護等級IEC801Ⅱ，機箱外殼防護等級IP65
l 室外設備工作溫度：-45～80℃
l 室內設備耐溫范圍：0～40℃
l 濕度：0～95%，無凝結
l 安裝方式：在路面淺表層鑲嵌，開槽深度小于6㎝，用專用樹脂固裝。
l 高速動態稱重車輛信息：軸重、軸組重、總重、車速、分類類型、車軸數量、車長、車道號和行駛方向、日期和時間、數據記錄序號、總軸距、標準當量軸次、違例類型代碼、車輛加速度、車輛間隔時間等。

其它設備和附屬設施

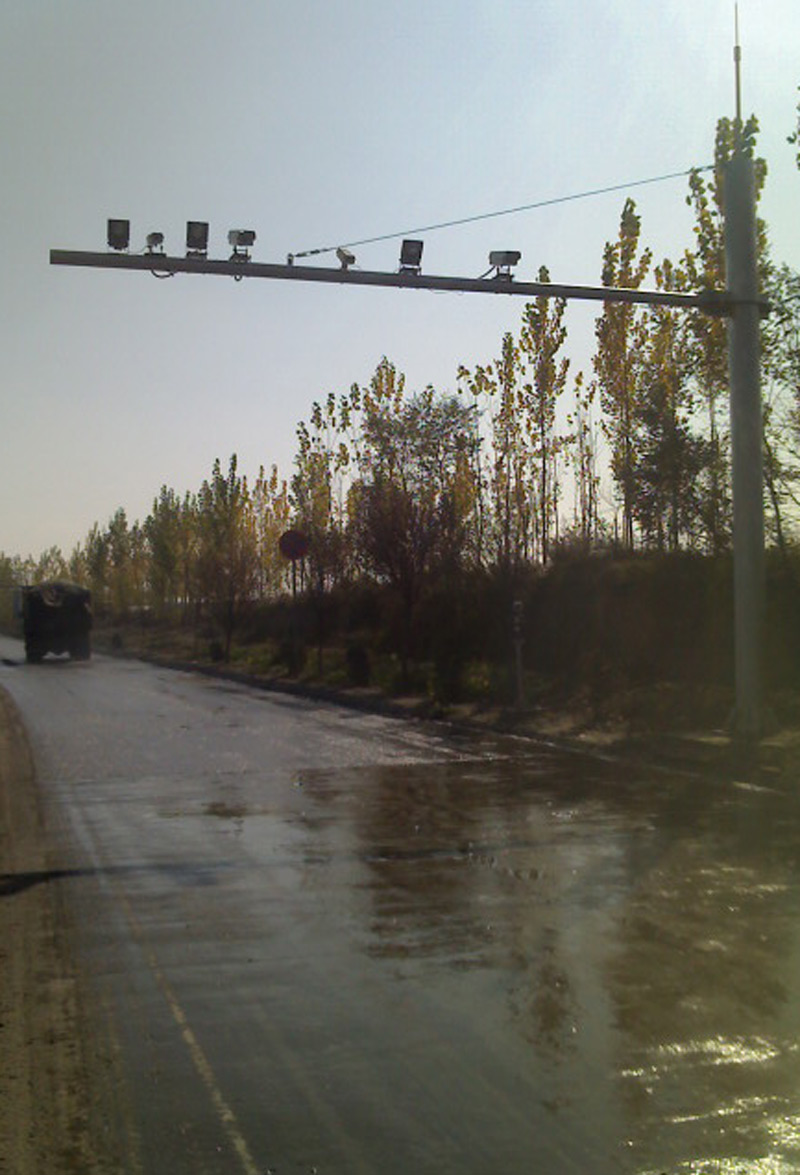

高速抓拍(識別)攝像機(含補光燈)
l 品牌：?？?超夜視彩色型)
l CCD：1/3″
l 視頻制式：PAL
l 有效像素：200萬像素高清
l 電源：85V～265VAC
全景攝像機
l 品牌：海康
l 型號：星光級
l 電源：DC12V±10%
l 視頻制式：PAL
l CCD： 1/3’
l 有效像素： 200萬
l 可視距離：1000M
l 分辨率：600TV線
l 信噪比： <48dB
l 變焦范圍：3.6mm~79.2mm(22倍光學、10倍數字變焦)
防護罩
l 品牌：雅安(YAAN)
l 型號：Y4718SHK
l 可提供攝像機正常使用的溫度，具有防氣候變化、自動加熱、除濕、不結霜功能。帶有全套附件，包括風扇、加熱器、遮陽罩等。
圖像采集卡
l 品牌：大恒(中國大恒圖形圖像公司)
l 規格型號：CG400A
l PCI總線，兼容Windows即插即用(PNP)，安裝簡易
l 顯示畫面流暢不間斷，每秒可達30幀
l 顯示分辨率可達640×480、24位真彩(或1280*1024，16位彩色)
l 影像窗口大小隨意調整，可全屏顯示
l 動態捕捉靜態圖像方式存盤，提供BMP，JPG，PCX，GIF，TIF，TGA等多種存盤格式
l 提供動態AVI影像捕獲，捕獲存盤影像大小隨意選擇
l 可連續動態捕捉影像以靜態圖像方式自動存盤，提供照片游覽和電子相冊等功能
系統特點
l 系統將高速稱重與圖像監控有機地結合，結合低速稱重區的車輛抓拍和圖像監控，可對超限未處理車或闖關逃逸車進行稽查。
l 高速稱重系統可獨立實現無人值守的交通調查功能，為道路管理部門提供分析、決策數據。
l 整個系統供電采用隔離加兩級防雷措施，即入室模塊接防雷模塊并隔離，在系統中各用電設備接入端再加一級防雷模塊。系統信號傳輸(視頻及數據)采用專線防雷模塊。
l 對于上傳數據或遠程監控，可利用系統中的工控機和數字錄像監控機，通過預留的網絡接口或程控電話，向分中心傳輸檢測數據和實時圖像。
l 系統采用抓拍車頭牌照方法，另外正對車頭和兩側增加光源補償器，避免了在夜間車牌抓拍不清晰的弊端。
l 由于車輛牌照是車輛重要的辨別特征，非現場執法系統車牌識別的可靠性和識別率就顯得尤其重要，系統提供的車牌識別儀采用較昂貴的高速DSP專用圖像處理芯片硬件識別儀(多數廠家采用廉價的軟件識別方式)，識別儀攝像機內置高亮LED車牌識別補光燈和外置車輛抓拍補光燈，并且在其攝像機防護罩和室外控制柜內加裝自動溫濕度控制裝置以應對環境溫濕度和環境光對設備檢測可靠性及穩定性的影響。
l 高速檢測系統可進行通過專用軟件進行校準。簡化現場調試工作,使校準參數更準確可靠。
l 系統能自動屏蔽過往客車和小型貨車。
l 系統設備的軟件和硬件預留治超信息網絡化接口，方便省局治超信息網絡化計劃的實施。
l 為了兼顧產品使用壽命和顯示亮度，顯示屏可根據環境光線強弱自動調節其顯示亮度。其尺寸和亮度均按高速公路顯示屏標準制作。
l 我公司自創立伊始一直秉承“科技創業，以人為本”的產品設計理念，為客戶量身定做操作軟件，使設計的產品符合每一位設備使用者的工作習慣、設備使用現場環境以及客戶要求。
l 為保證非現場執法稱重系統24小時不間斷工作，檢測計算機采用國內交通行業研祥工業控制計算機。 |
