危廢專用智能地磅
為落實河北省環境保護廳關于建設全省危險廢物智能監控體系的任務，完成固體廢物產生及經營單位在企業端與省固體廢物動態管理信息平臺聯網，實現固廢排放、儲存、周轉實時監控，危廢重量自動采集上傳，高開科技測控作為專業從事計量及環保數據監控的科技企業，經授權，負責此項目的具體實施工作。
一、安裝內容
在重點產廢單位的產生、貯存、物流通道等重點部位，以及經營單位的人車通道、貯存設施、經營設施和排污口等重點部位，安裝視頻監控、智能地磅、電子液位計等設備，集成視頻、稱重、貯存、工況和排放等數據，將有關數據實時傳輸至省固廢平臺。其中，視頻數據通過市級環保部門的全省環保專網上傳至省固廢平臺。
二、技術要求及實現目的
視頻監控部分：企業端安裝的星光攝像機、抓拍機和全局?jǐn)z像機等需全部接入網絡錄像機，并開啟全天錄像計劃，進行視頻錄像;企業端互聯網上行帶寬要求不小于10Mbps。
安裝200萬以上像素高清攝像頭，實時監控企業重點區域，實時錄像，視頻保存時間不低于3個月;省市環保平臺可隨時查詢各單位實時情況及以往視頻資料。過磅車輛車牌號通過車牌識別儀自動采集，并與省平臺進行校驗;
人員通道安裝人臉采集攝像頭，抓拍進出人員面部圖像。
計量稱重數據采集部分：根據《關于建設全省危險廢物智能監控體系的通知》要求，企業須安裝地磅，新裝地磅品牌不限，建議采購市面主流產品，要保證稱重過程的精度及通訊穩定性。如果已經安裝地磅可改造后使用。
企業根據實際情況，可選安裝全自動道閘控制系統或半自動道閘系統。半自動道閘控制系統的道閘抬桿與落桿需要人工控制，可選安裝紅外感應柵、顯示屏等。
根據《關于建設全省危險廢物智能監控體系的通知》要求，分別在地磅出入口、頂部、稱重房安裝攝像頭，其中地磅出口要具備車輛識別功能，頂部與稱重房一般高清攝像頭即可。各攝像頭的角度、清晰度要調整好，如頂部攝像頭要能清晰拍攝到車廂全貌，稱重房的攝像頭要能清晰拍攝到稱重顯示器的具體數值。
攝像頭安裝要與地磅保持整體性，不可分在不同區域建設，也不可一機多用。
對于雙向通道的稱重地磅，兩頭都要安裝具備車輛識別功能的攝像頭。
建議企業增加一路記錄整個稱重過程的高清攝像頭。

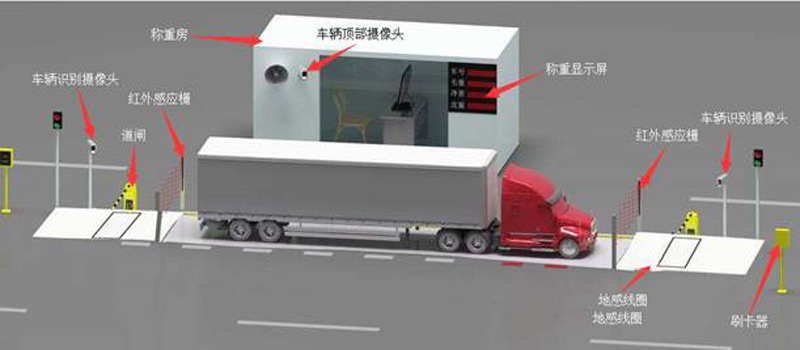

（下圖為全自動過磅系統的配置示意圖，多數設備為選配）
計量稱重數據采集部分：根據《關于建設全省危險廢物智能監控體系的通知》要求，企業須安裝地磅，新裝地磅品牌不限，建議采購市面主流產品，要保證稱重過程的精度及通訊穩定性。如果已經安裝地磅可改造后使用。
企業根據實際情況，可選安裝全自動道閘控制系統或半自動道閘系統。半自動道閘控制系統的道閘抬桿與落桿需要人工控制，可選安裝紅外感應柵、顯示屏等。
根據《關于建設全省危險廢物智能監控體系的通知》要求，分別在地磅出入口、頂部、稱重房安裝攝像頭，其中地磅出口要具備車輛識別功能，頂部與稱重房一般高清攝像頭即可。各攝像頭的角度、清晰度要調整好，如頂部攝像頭要能清晰拍攝到車廂全貌，稱重房的攝像頭要能清晰拍攝到稱重顯示器的具體數值。
攝像頭安裝要與地磅保持整體性，不可分在不同區域建設，也不可一機多用。
對于雙向通道的稱重地磅，兩頭都要安裝具備車輛識別功能的攝像頭。
建議企業增加一路記錄整個稱重過程的高清攝像頭。
(下圖為全自動過磅系統的配置示意圖，多數設備為選配)
三、稱重數據采集、上傳流程
稱重流程分為進廠稱重與出廠稱重兩個環節，產廢企業進廠秤皮重，出廠秤毛重，經營企業相反。
1.稱重接口程序：該接口需企業的地磅供應商或系統集成商提供。
2.稱重接口程序須考慮一車多聯單的情況。
3.數據上報傳輸網絡務必在數據對接前到位，對網絡安全管理要求嚴格的企業一定要提前申請;監控攝像頭網絡與地磅網絡保持互通。
4.數據接入須使用智能控制傳輸儀。

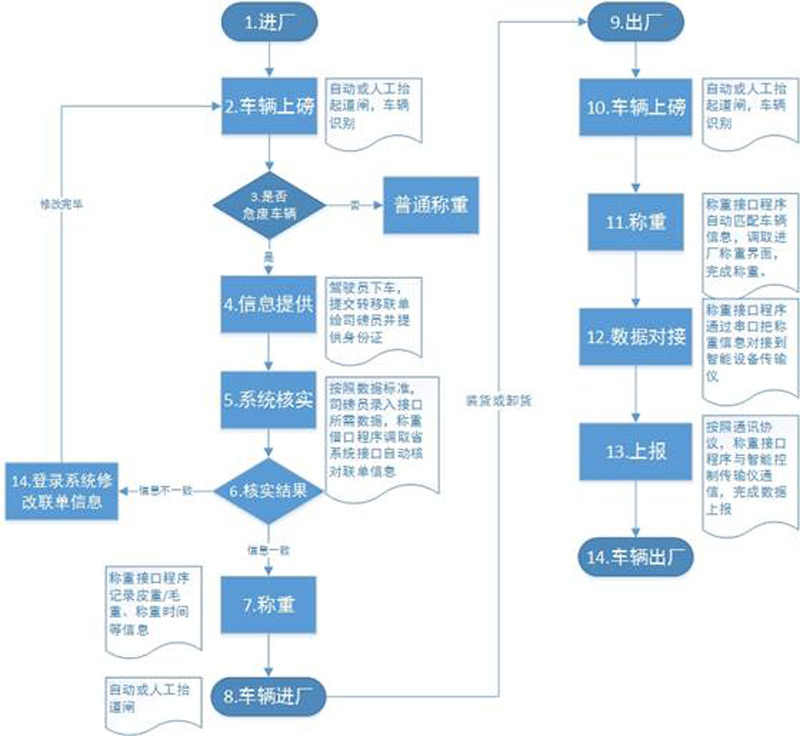

目前，稱重數據的采集工作主要由地磅完成，具體工作流程如下
節點1.進廠：車輛進廠，準備上磅。
節點2.車輛上磅：車輛上磅停穩后，攝像頭自動識別車輛，識別后的車牌信息稱重集成軟件通過接口程序調取。
節點3.是否危廢車輛：司磅員判斷是否為危廢車輛，如果不是則走普通稱重流程，如果是危廢車輛，則進入下一步。
節點4.信息提供：駕駛員向司磅員提供聯單信息及身份證等信息。
節點5.系統核實：司磅員在稱重接口程序中錄入聯單編號、駕駛員姓名、身份證號碼等信息，稱重接口程序調取省危廢平臺驗證接口驗證信息一致性。
節點6.核實結果：調用聯單信息驗證接口后，接口將返回判斷結果，如果信息不一致，需要產廢單位修改不一致的信息，修改確認后再次走稱重流程;如果信息一致將進入下一步。
節點7.稱重：正常稱重，稱重接口程序?qū)⑼ㄟ^地磅提供的串口讀取本次稱重的皮重/毛重數據。
節點8.車輛進廠：車輛進廠，進行裝貨/卸貨操作。
節點9.出廠：車輛完成作業后離廠。
節點10.車輛上磅：車輛再次上磅，自動或人工抬起道閘，車牌識別。
節點11.稱重：稱重接口程序調用攝像頭提供的車牌信息及通過地磅串口讀取本次稱重的毛重/皮重數據，完成稱重。
節點12.數據對接：稱重接口程序通過串口與智能設備傳輸儀通信，把稱重的結果按照協議標準發送到智能控制傳輸儀。
節點13.上報：智能設備傳輸儀上報本次稱重全部信息。
節點14.車輛出廠：車輛出廠。
監控部分設計方案
危廢間設置監控攝像頭2臺，監控危廢存放位置及庫門出入庫情況
貯藏間電子標簽設計方案
關于危廢儲藏間電子標簽部分,省平臺方未研發出新型采集傳輸系統,正處于研發階段,本方案報價不包含電子稱重設備和標簽聯網傳輸設備。(電子稱重設備約5000元整，標簽聯網傳輸設備約25000元整)
系統建設設計方案
我公司負責該項目的全部施工工作，包括地磅基礎土建、系統排水、路面修復、管線鋪設，立桿安裝等工作，具體施工事項見附圖3。
聯網驗收部分
我公司負責安裝調試整個危廢監控系統，確保企業各視頻監控部分、車輛進出場區、危廢車輛過磅稱重等信息成功上傳省危廢監控平臺。省專家驗收時，我公司積極配合企業，共同完成該系統的驗收工作。
五、售后服務
1、安裝過程中，配備合格的專業技術人員在現場指導，確保安裝質量。
2、質保期為工程驗收之日起12個月,質保期內免費維修、換件(用戶人為因素和不可抗拒因素除外)。
3、長期優惠供應與設備配套的外購件及易損易耗件。質保期滿后，如出現故障，工廠維修人員無法解決時，即時派人到現場維修，只收取備品備件的費用和維修人員的差旅費，免收服務費，檢修費等。
4、供方負責對生產線操作人員進行操作維修培訓，免費技術培訓，代培管理人員、操作與維修人員，采用面授辦班與留守人員相結合的辦法。設備使用后，隨時根據使用方的需要提供技術培訓和指導。
5、服務響應時間：供方接到業主有關要求的信息后2小時內有回答。
6、現場服務響應時間：供方接到業主要求現場服務的信息24小時售后服務人員趕至現場。
7、設備驗收后供方安排一名熟悉設備的工程師在現場服務1天時間，隨時解決有可能出現的問題。
8、設備外購件選用其它廠商產品，提供外購件使用說明書和制造廠家名稱、地址及定貨號。
關于危廢智能監控項目:
我方與省固廢平臺建設方有多年合作經驗，保持良好合作關系;由于多年從事環保項目，與省市環保局建立良好關系;從2017年底到現在，已完成和正在安裝的危廢項目有：邢臺嘉泰環保、石家莊五馬活性炭、石家莊皓軒環保、邢臺健民淀粉、石家莊景森皮革、金馬皮革、福瑞得皮革、光雅金屬材料、德信金屬、正元化工、博倫特醫藥等20多個
|
